1、离型膜检查

打印前检查离型膜是否有划痕或残留物。如有残留，必须清理干净，否则会刺破离型膜导致漏液。

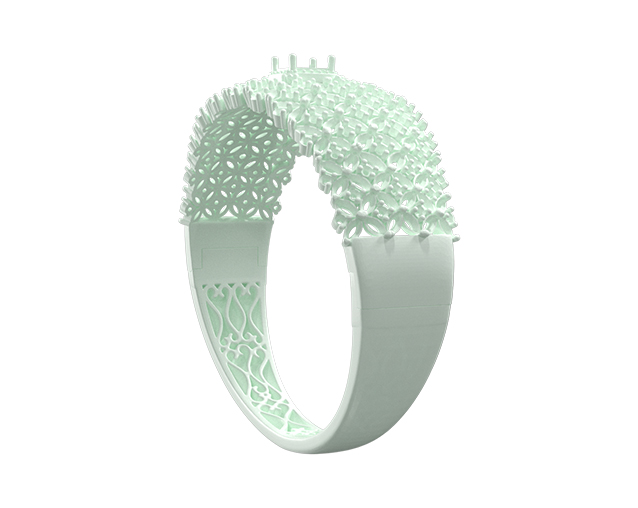

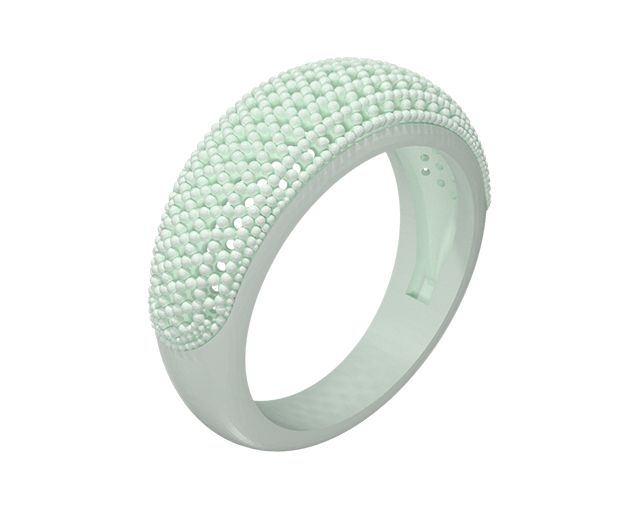

珠宝精度：离型膜上的微小划痕在打印普通模型时可能影响不大，但在打印戒指刻字、花丝纹理时，这些划痕会投射到模型表面，导致细节模糊或出现瑕疵。

建议：打印高精度珠宝前，建议用手电筒从料槽底部照射，仔细检查FEP膜表面是否光滑如镜。

2、树脂准备

防沉淀：铸造树脂（特别是蓝色/紫色）中的色浆和填料容易沉淀。如果只是简单摇晃，可能无法完全混合均匀，导致打印出的蜡模颜色不均或燃烧性能不稳定。

建议：倒入料槽后，用刮板轻轻搅拌树脂液面，确保底部沉淀物完全悬浮。如果树脂回收前没有过滤中有杂质或结块，建议使用滤网过滤后再倒入料槽。

3、温度控制

树脂流动性对温度极其敏感。最佳打印温度为25-30℃。温度过低（<20℃）会导致树脂粘稠，流动性差，容易导致打印失败或层纹明显。北方冬季打开加热功能。

4、安全防护

护目镜：防紫外线（UV）：光固化打印机（LCD/DLP/SLA）使用405nm波长的紫外光固化树脂。长时间直视屏幕或树脂液面的反光，会对眼睛造成不可逆的损伤。

手套：必须佩戴丁腈手套，防止树脂接触皮肤引起过敏。

通风：在通风良好的环境下操作，避免吸入树脂挥发气体。

打磨粉尘：除了打印时的防护，珠宝蜡模在支撑拆除和打磨修模时会产生大量粉末。这些粉末含有未完全固化的树脂成分，吸入对人体有害。

建议：在通风处操作，并佩戴防粉尘口罩（如N95级别）

5、添加材料

添加树脂：将已经处理好的树脂加入到料槽里，开启恒温加热系统将树脂加热，当温度控制在30℃左右可以开始打印。

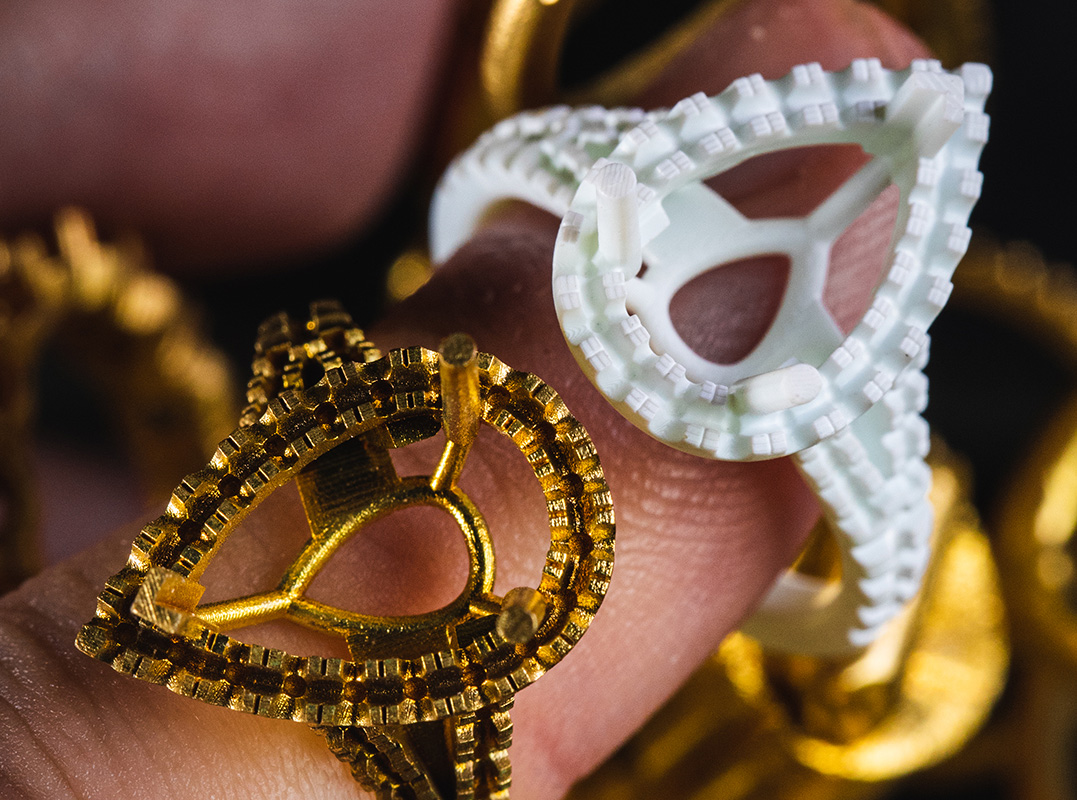

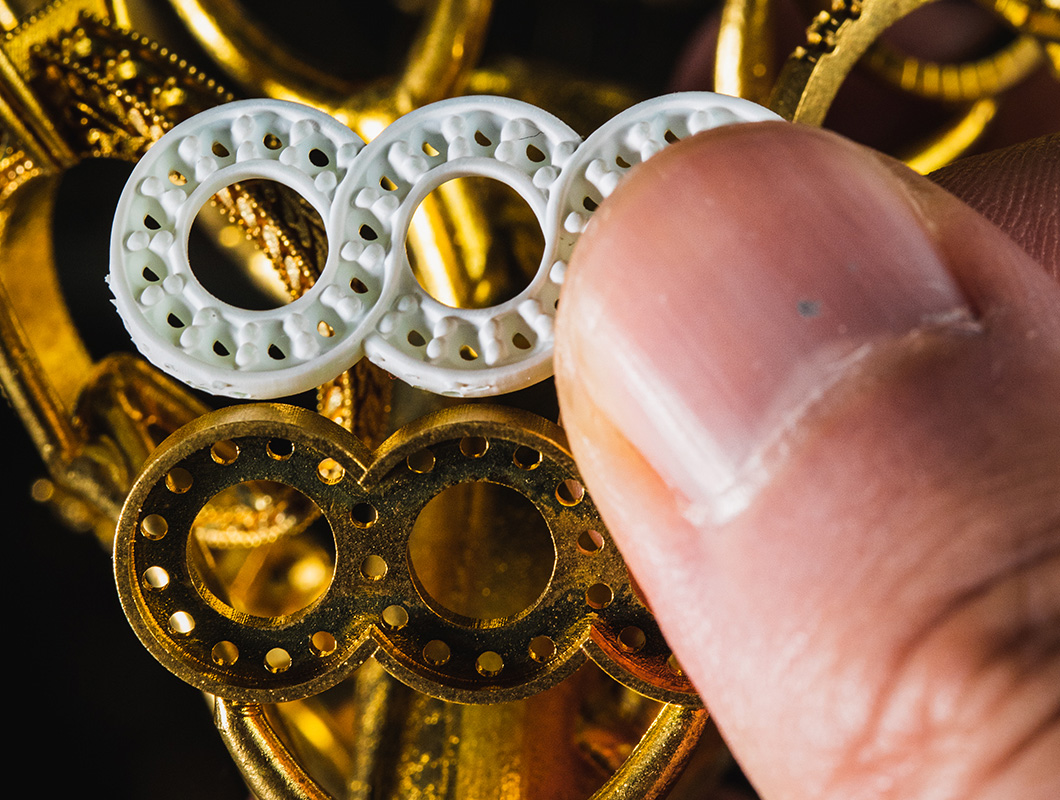

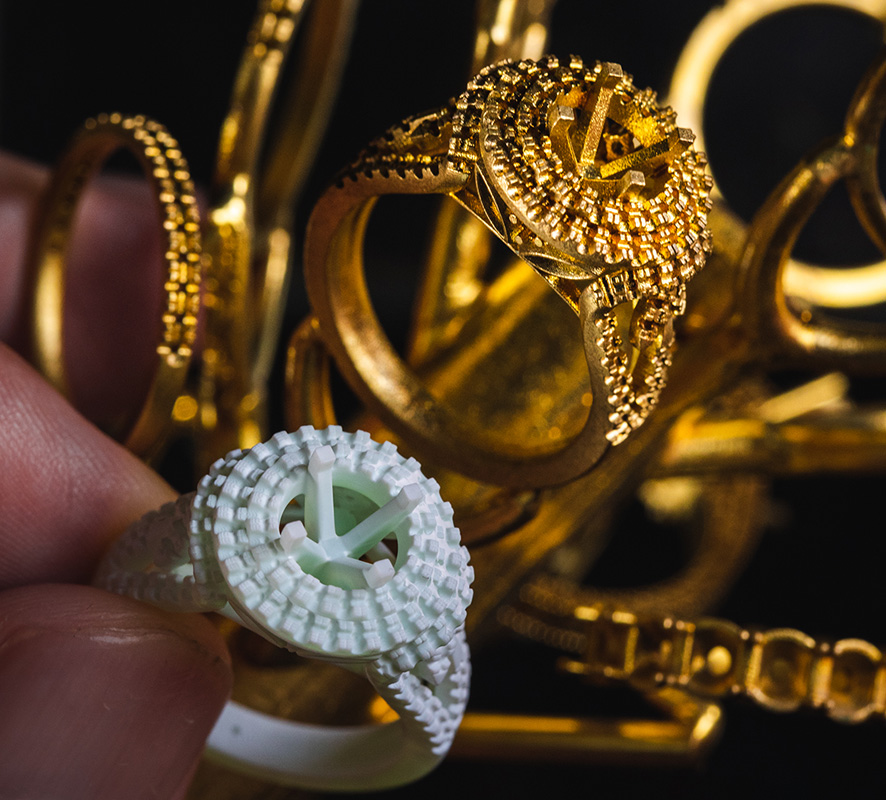

1、清洗

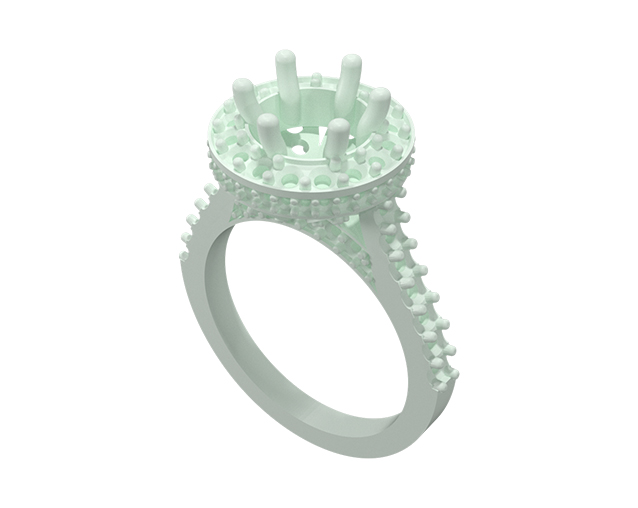

珠宝模型通常支撑密集、结构复杂（如花丝、镶口），单次清洗极易残留树脂。

双桶法：准备两个清洗容器。

一洗（粗洗）：用于溶解模型表面大部分的树脂。这桶酒精会很快变脏。

二洗（精洗）：用于彻底去除残留。这桶酒精必须保持相对干净。

操作流程：模型从打印机取出后，先在一洗中浸泡并晃动1-2分钟，溶解大块树脂；然后迅速转移到二洗中，再次浸泡并晃动2-3分钟，确保缝隙中的树脂被完全洗出。（清洗时间也不能太久最好不超过5分钟）工具辅助：对于戒指内壁、镶口凹槽等死角，建议使用软毛刷（如旧牙刷）轻轻刷洗，但注意力度，避免刷断精细结构。

2、二次固化

将打印件置于UV光强大于60mW/cm²的紫外光固化箱中进行固化。

固化时间：薄壁件约5分钟;厚壁或大体积件建议15-20分钟。

工艺优化(可选)：在UV固化前，先将打印件置于80℃环境烘烤10分钟，此操作有助于减少树脂热膨胀，提升后续铸造的尺寸稳定性与成功率。

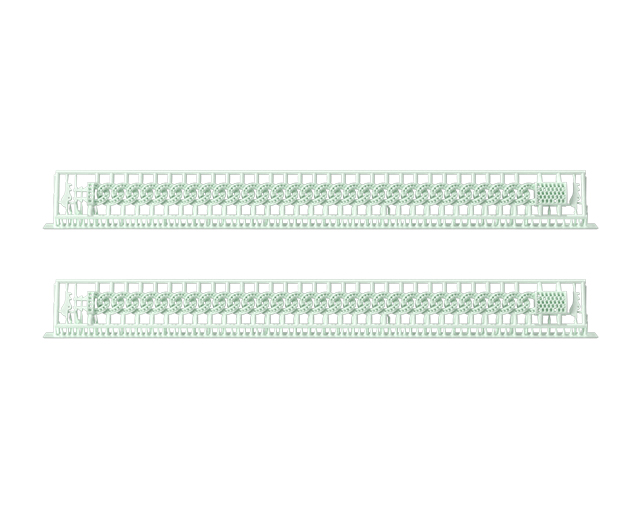

3、支撑拆除

时机：建议在清洗后、固化前拆除支撑。此时树脂略有韧性，不易断裂。

工具：必须使用水口钳，从支撑的根部剪断，避免用手直接撕扯，否则容易在模型表面留下疤痕（需要后期执模修复）。

4、质检

铸造前最后一步，用手电筒或强光照射模型，检查是否有以下问题：

残留液：内壁是否有未洗净的树脂（呈透明状）。

断裂：花丝或镶口爪是否有断裂。

变形：戒圈是否因清洗或固化而变形。
